Interruptor de MCB

Ventajas

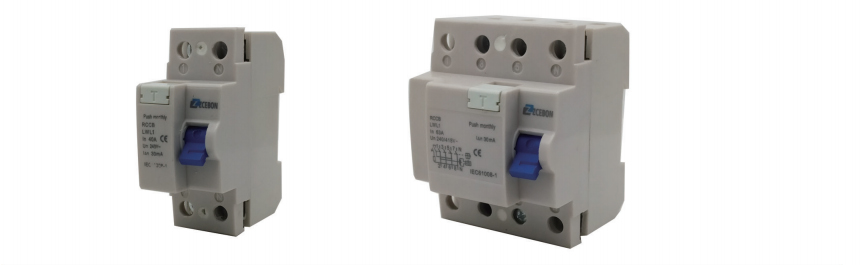

• LWL1 RCCB es un dispositivo de corte mecánico electrónico confiable-inmune-inmune que es capaz, en contraste con RCCB de tipo AC, A, S, para garantizar una protección universal contra la descarga eléctrica en caso de contacto accidental involuntario con un conductor y contra corrientes de fuga.

• Buena resistencia al desgaste eléctrico: al menos 4000 operaciones de conmutación.

• La corriente de cortocircuito condicional nominal es 6000 A.

• amplia gama de corrientes nominal (16, 25, 32, 40, 63, 80, 100ate) y corrientes diferenciales de disparo nominal (30, 100, 300 mA).

• Instalación rápida utilizando el pestillo con doble bloqueo.

• Material soldado con plata en los contactos.

• Las muescas en las abrazaderas terminales reducen la pérdida de calor y aumentan la resistencia mecánica de la conexión.

• La carga se puede conectar a terminales superiores o inferiores.

• amplia gama de voltajes de trabajo para el dispositivo de monitoreo de operación (230 a 400V).

ADVANTAGES

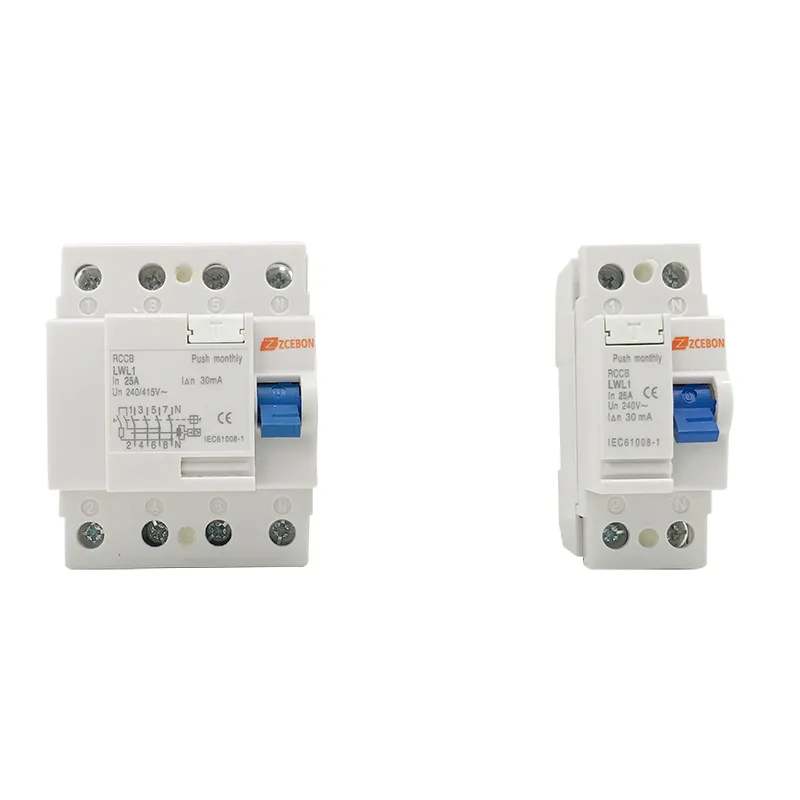

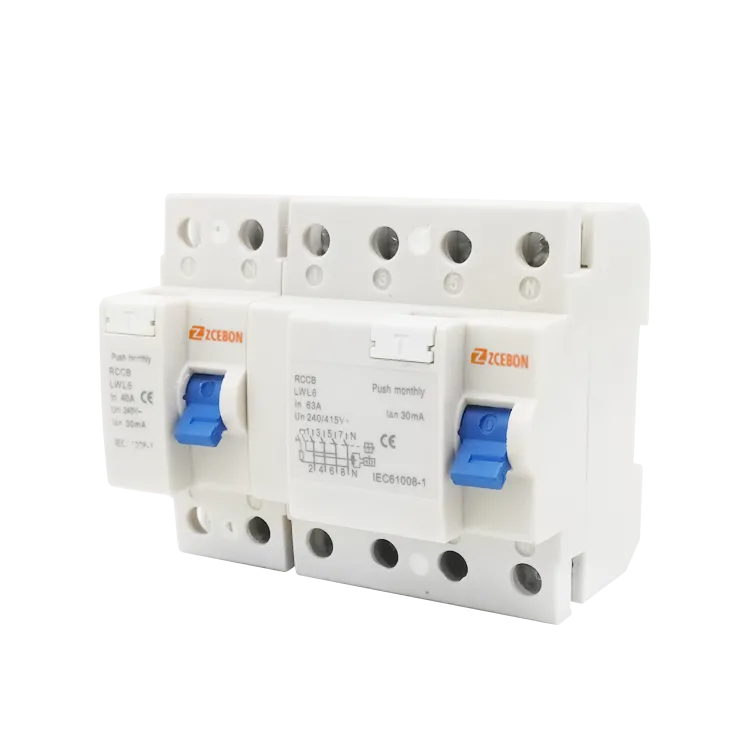

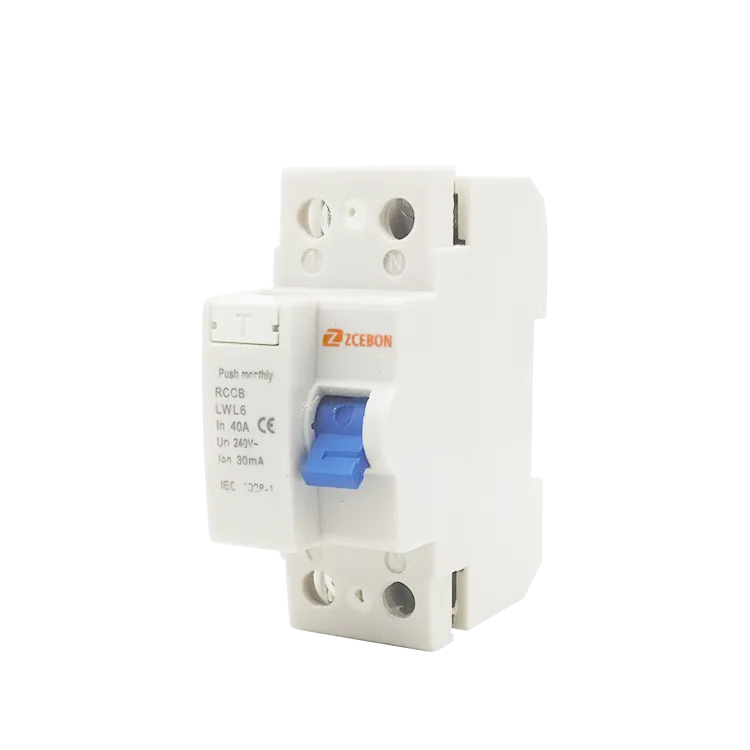

1. LWL1 RCCB is a reliable noise-immune electronic mechanical protective cut-out device that iscapable, in contrast to RCCB of type AC,A,S, to ensure a universal protection against electric shockin case of accidental unintentional contact with a conductor and against leakage currents.

2. Good electric wear resistance: at least 4000 switching operations.

3. Rated conditional short-circuit current is 6000 A.

4. Wide range of rated currents (16, 25, 32, 40, 63, 80, 100A) and rated tripping differential currents (30, 100, 300mA).

5. Quick installation using the latch with double locking.

6. Soldered-on material with silver on the contacts.

7. Notches on the terminal clamps reduce the heat loss and increase mechanical strength of the connection.

8. The load can be connected to either upper or lower terminals.

9. Wide range of working voltages for operation monitoring device ( 230 to 400V).

--------------------------------------------------------------------------------------------------------------------------------

Rated insulation voltage Ui (V): 500

Rated frequency Fn (Hz) : 50/60

Rated residual currents (IAn)(mA): 10(2P 16A),30,100,300

Rated conditional short-circuit current: Inc=I A c=6000A SCPD fuse 100A Gg

Making and breaking capacity Im (A): 1000

Rated residual breaking capacity IΔm (A): 1000

Rated impulse withstand voltage (1.2/50) Uimp (kV): 8

Dielectric test voltage at ind.freq.for 1 min.(kV): 2.5

Electrical life(time): 10,000

Mechanical life(time): 20,000

Degree of protection : IP20,with connected conductors

Mounting position: Any

Conductor cross-sections

Solid and stranded with end sleeve(mm2): 0.75-25

Terminal tightening torque(N. m): 2.5-4

Ambient temperature(C°) :-25 ~ +45,max.95% humidity

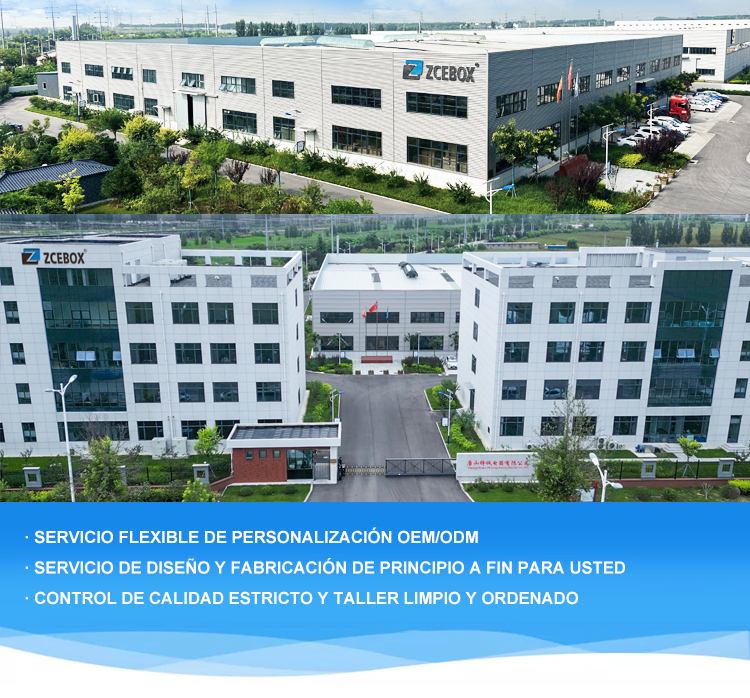

ZCEBox es un fabricante experimentado y confiable de electricidad de bajo voltaje, y produce una caja de distribución, caja de Junction, MCB, unidades de consumo con servicios OEM y ODM profesionalmente. Tenemos un equipo técnico profesional para proporcionar a los clientes una producción y servicios personalizados. Otros de producción cumplen con el estándar ISO9001 también aprobado por CE, ROHS, IK y HF Test.
